| 加工定制：是 | 品牌：杜威 | 型号：DW808V |
| 类型：孔板流量计 | 测量范围：可选m3/h | 精度等级：0.1% |
| 公称通径：可选mm | 适用介质：液体 | 工作压力：10MPa |
| 工作温度：-20-70℃ | 规格：DW808V |

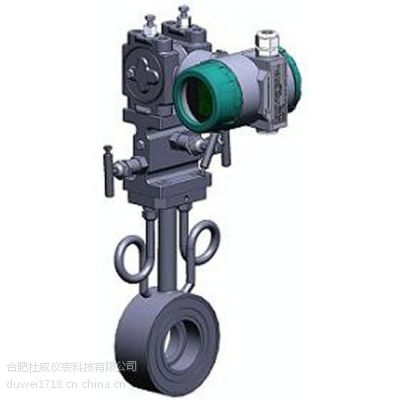

DW808V系列一体化标准孔板(喷嘴)智能流量计是将标准孔板或ISA1932喷嘴和V系列多参数差压变送器组合成一体，差压变送器直接输出流量模拟信号（4～20mA），并在模拟信号输出上叠加数字通讯信号（HART协议），构成一体化的流量检测系统。它是一种典型的差压式流量计．是工业生产中用来测量气体、液体和蒸气流量的最常用的一种流量仪表。
特点：
1. 一体化标准孔板(喷嘴)智能流量计把标准孔板(喷嘴)和差压变送器做成一体，省却引压管线，减少泄漏、堵塞、冻结及信号失真等故障，动态特性好，方便安装使用。
2. 配置V10F（或V8F）多参数差压变送器，可实现宽量程检测，流量测量范围度可达10:1或更宽
选型表：
型号
| 产品说明
| ||
DW808-V10F | 一体化质量流量计(温度、压力动态算法补偿，质量流量输出，HART数字信号) | ||
DW808-V8F | 一体化质量流量计(温度、压力定值补偿，质量流量输出，HART数字信号) | ||
代码0 | 一次元件类型
| ||
P | 孔板
| N | ISA1932喷嘴
|
代码1 | 压力等级
| ||
025 | 2．5 MPa | 064 | 6．4 MPa |
040 | 4．0 MPa | 100 | 10．0 MPa |
代码2 | 介质类型
| ||
A | 水
| E | 煤气
|
B | 油
| F | 天然气
|
C | 饱和蒸汽
| G | 其他气体
|
D | 过热蒸汽
| H | 其他液体
|
代码3 | 介质上限温度
| ||
10 | 100℃
| 45 | 450℃
|
30 | 300℃
| 60 | 600℃
|
代码4 | 取压方式
| ||
A | 角接取压
| B | 法兰取压 |
代码5 | 节流件材料
| ||
S | 316不锈钢
| ||
代码6 | 夹持件材料
| ||
A | 1Cr18Ni9Ti |
|
|
B | 20#碳钢
|
|
|
代码7 | 管线尺寸
| ||
050 | 50毫米
| 300 | 300毫米
|
080 | 80毫米
| 350 | 350 |
100 | 100毫米
| 400 | 400 |
150 | 150毫米
| 450 | 450 |
200 | 200毫米
| 500 | 500 |
250 | 250毫米
|
|
|
代码8 | β值 | ||
β×100 | β值 | ||
代码9 | 温度测量
| ||
R | 一体化的热电阻
| 9 | 无温度传感器
|
0 | 远程热套管与热电阻
|
|
|
代码10 | 变送器的连接
| ||
3 | 直接安装,一体化3阀组,不锈钢
| 7 | 远程安装,1/4英寸NPT连接
|
代码11
| 差压范围
| ||
2E | 0至1.5KPa | 4E | 0至35KPa |
3E | 0至7.0KPa | 5E | 0至200KPa |
代码12
| LCD显示
| ||
M0 | 无
| M1 | 有
|
代码13
| 变送器外壳形式
| ||
1A | 铝，IP67 1/2--14 NPT 铝
| 1C | 铝，IP67 G1/2
|
1B | 铝，IP67 M20 x 1.5 铝
|
|
|
代码14
| E0 不防爆
| E3 本安防爆
| E4 隔离防爆
|
